Trailer 2 Balista: La revancha

.:LA REVANCHA A LA LATA INMORTAL:.

http://www.youtube.com/watch?v=dvnILWj1KFA


video


En este nuevo trailer se aprecia mejor el poder real de una balista.
Como se aclara ahí; el arpón era el viejo, y volaba como podía.
Cuando termine el arpón nuevo decidí no usarlo para hacer vídeos, ya que con este alcanza, y no quiero exponer el arpón al riesgo de que sufra un golpe deformante o algo así.
Ya que aun deseo vender mi pequeña maquina de asedio neo-medieval. (no es personal, pero necesito la plata para financiar mi armería je je)

En fin: Gozenlo!

Sin otro particular;
mr. Nemo

El arte de hacer arpones

Esta madrugada hablare del arte oscuro y retorcido para fabricar arpones funcionales que podrán hacer mucho daño.
Estamos hablando de arpones que pueden transformar un banco de madera gruesa en algo así;


Es esto posible? es una foto trucada? es necesario recurrir a la alquimia?
Tranquilos, les explicare que se debe y no hacer.De buenas a primeras SI, esa foto es real y ese era un banco común y corriente que estaba en desuso por faltarle las patas de un extremo. (era perfecto para pararlo en la tierra como una diana)
Y SI, una balista puede hacer mucho daño.
Pero curiosamente; la técnica del arpón me llevo tanto o mas tiempo de desarrollo que la balista misma.Comenzando por que NO se debe hacer;
je je soy Argentino, así que no me culpen de haber armado al principio un arpón tan precario:


Si, es cierto que parece mas bien una lanza primitiva.
Tuvo un final bastante trágico; olvide el pequeño detalle de que el tremendo golpe de impacto de la punta hacia presión directa sobre el corte hecho en la madera; de tal forma que cuando tire con este arpón la primera vez, voló rectamente, hizo impacto y la madera se partió en dos. (literalmente)

ARPÓN DE MADERA:
Contrariedades: es mas sencillo de que se quiebre (no olvidemos que muchas veces los arponazos rebotan) es mas complicado encontrar un palo recto (este era uno de 1,5 mts. de escoba, comprado para este fin) hay que hacer las aletas estabilizadoras con mas énfasis, ya que al ser mas liviano es mas facil que el aire lo desvié.
Positividades: es mas liviano; vuela mas lejos. Es barato comprar un palo de escoba.

Una alternativa seria haberle hecho una punta de lanza de esas que envuelven el cabo. Pero tendría que haber sido algo a medida y bastante trabajado.
Además; ESTO ES PARA LOS HERREROS. La punta por excelencia sera de acero inoxidable; no olvidemos que es literalmente imposible hacer una punta de lanza con acero inoxidable en una fragua; a menos que sea la de Hefasto.
Podemos hacerla de hierro y afilarla después de cada tiro, o complicarnos haciendo soldaduras extrañas. O seguir leyendo

ARPÓN DE ALUMINIO:
Esta fue realmente la primera alternativa que construí; si se fijan en la primera foto del arpón precario verán que el pedazo de acero para la punta ya tiene un pedazo faltante con forma de triángulo; esa es la punta que hice primero.





Si hablamos de arpones hablamos de aerodinámica aplicada; no es simplemente un fierro con punta, ni tampoco "una flecha gigante"
Al principio del principio; el arpón de aluminio no tenia aletas estabilizadoras; eso significa que tenia una trayectoria que no era PARA NADA recta.
No recomiendo esto a menos que quieran matar humanos en sus practicas.

Luego le construí las aletas con unas latas que corte con tijeras de hojalatero.
Entonces descubrí algo fundamental, que algunos dirán "es obvio".

1ª LEY DEL ARPÓN: LA PUNTA DEBE TENER EL MISMO Y EXACTO PESO QUE LA COLA, CON UN PUNTO DE EQUILIBRIO ARMÓNICAMENTE UBICADO EN EL CENTRO.

Que pasa si la cola es mas pesada?
El arpón gira en el aire y pega con la cola.

Que pasa si doblamos las aletas para que queden como la aleta doblada de Keiko? Gira en el aire?
No, de hecho sucederá algo muy curioso que es probable que los mate; cuando disparen la balista por motivos físicos que no pude analizar el arpón girara 180º ESTANDO AUN EN LA BALISTA y saldrá para atrás o para un costado. (es también probable que la fuerza bruta de la balista doble la punta o haga pedazos el tubo contra la madera)

2ª LEY DEL ARPÓN: LAS ALETAS DEBEN SER DERECHAS Y EQUIDISTANTES, SIN NINGÚN DOBLEZ.

AVISO: por todos los Cielos tomen la precaución de medir bien la altura de las aletas!!!
O podrá pasarles como me pasaba a mi al principio que la aleta superior era muy alta y, cuando el arpón salia por la boca. Esta cercenaba la aleta o destruía toda la cola (o incluso una vez quedo ahí atorado el arpón, tiene una fuerza de mil diablos esta maquina, no la subestimen)

En esas fotos de ahí arriba ya había logrado una buena armonía de peso y aletas y todo eso.
El problema es que; en todo el proceso de prueba y error, el cuerpo del arpón ya estaba tremendamente machucado por los numerosos golpes que había tenido.

En el vídeo trailer que subiré en la próxima entrada eso no se nota mucho; pero después de tirarle al primer ladrillo, trate de tirarle de nuevo. Falle por poco y el arpón choco contra el portón, el tubo quedo MUY doblado.
El tubo, por cierto, es la clase de tubo que tienen esas piletas de lona. Los de aluminio, que son bastante livianos y algo resistentes.

Ahí se alcanza a notar.
Por supuesto que un arpón con el cuerpo doblado no sirve; el arpón saldrá siempre torcido, volara torcido y golpeara torcido.

3ª LEY DEL ARPÓN: EL CUERPO DEL ARPÓN DEBE SER TOTAL Y MATEMATICAMENTE RECTO.

Así que, con las mismas medidas del arpón viejo. Arme otro nuevo, la punta es del arpón viejo; le saque filo simplemente.
Y las aletas las fije con remaches también; es bien sencillo.



No tengo fotos del arpón con la punta ya soldada...
Pero el mecanismo es sencillo; se hace un corte en el tubo con una sierra; algo así como en el "arpón precario" pero se suelda el acero a la chapa con mucho cuidado.
La cinta aisladora era para disimular los daños je je

Y de esta forma logramos un bonito arpón totalmente aerodinámico y funcional.

Ahora mismo subo en otra entrada el trailer.

Sin otro particular; (y no es poco)
mr. Nemo

sábado, 3 de abril de 2010

Ballesta paso 4

Si, parecia que habia muerto a manos de mis propios artilugios, pero no.
Estuve muy colgado, colegio, CBC, construyendo un maldito arpon que SI fuera aerodinamico. en fin, este es el ultimo volumen de "construya su propia balista"

"Detalles finales"
Materiales:

-Disparador: Cualquier chapa resistente en U, un pedazo de cadena de bicicleta o moto, un piston, chapitas.

-Tensador: dos chapas medianamente resistentes, la parte inferior de un sillon con ruedas o cualquier semejante, dos garfios y cable de acero.

-Pista para el arpon: dos listones de madera.

-Pintura.



Disparador.
En un principio junte un enganche viejo de auto, de esos que llevan atras para engancharles algun accesorio de transporte.
Esa cosa que es de una bicicleta y compre un tensor de alambre.
Luego la vida se encargo de mostrarme que era tremendamente imbecil que esa cosa hecha con material tan blando (el tensor y la cosa de la bicicleta) pudieran ser implementadas sin que algo se reventara y me matara.

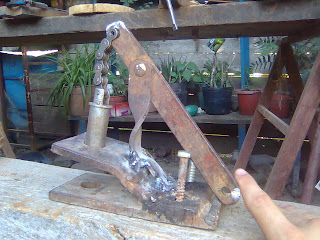

Asi que opte por este nuevo modelo. Con un piston viejo, la cadena y esas chapitas que fueron soldadas a la estructura.

Es MUY funcional el disparador.
Soy consciente de que fui eligiendo elementos arbitrariamente en la medida en que estos iban apareciendo, pero recomiendo un modelo de disparador similar, por su fidelidad.

Tensador:
No es prudente utilizar los tensores de alambre.

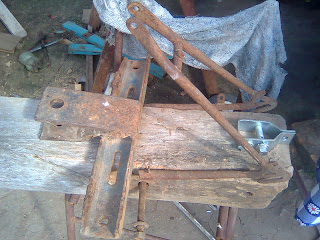

En una chatarreria consegui dos chapas cuadradas, con la agujereadora y una lima les hacemos dos orificios.


Esa cosa es la base de una silla con ruedas, es de metal. Con la sierra le corte dos patas, ademas los orificios para las ruedas sirven para ponerle algun bulon que sirva de palanca.
Los ajustamos a la madera.


Y aca esta colocado, posteriormente le hacemos cuatro agujeros, dos cerca de los extremos y dos del lado exterior. Los primeros dos para pasar el cable acerado y los otros para poner algun alambrecito a fin de que el armatoste no se salga de las chapas agujereadas.


Ya tendria que ir agarrando forma.
Como vera, para afirmar el disparador. Use dos pedazos de madera superpuestos, con lo cual se hace aun mas imperativa la necesidad de agregarle una buena pista para que corra ahi el arpon.
Por un tiempo implemente unas chapas largas y blandas como las que se ven ahi, pero aconcejo utilizar directamente madera. Ese tipo de chapa se dobla con demaciada frecuencia...

En esta foto se aprecia la distancia que hay entre el bloque de madera y el elastico inferior que forma la cabeza de la balista.
Asi que, es cuestion de ir a alguna maderera y comprar de esas "sobras" que siempre tienen y venden barato :P

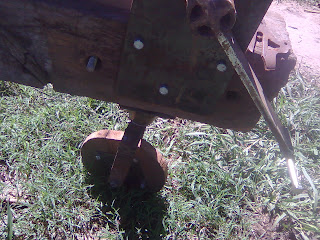

Tampoco olvidemos la pequeña y sumamente importante Rueda trasera.
Yo la construi con dos maderas pequeñas, unas chapitas de ambos lados, agujero al medio.
La parte de abajo (arriba cuando la rueda esta colocada) es de un amortiguador. Y el fierro en U en el que articula la rueda y se atornilla a la cabeza de amortiguador es un fierro cualquiera que doble.
La rueda debe mantenerse muy firme, ya que sino cuando la balista dispara esta podria torcerse levemente y desviar el arpon, con consecuencias sobre su trayectoria.

(EL TODO ES MAS QUE LA SUMA DE LAS PARTES) je je



NOTA: olvide mencionar, hace tiempo ya deberiamos haber cortado la parte superior de los palieres, hagalo si aun no lo hace.
Coloque el rectangulo de elasticos y corte unos pocos cms por encima de ellos.
En estos momentos le deseo que, si usa sierra para acero como use yo, no haya usado palieres de acero cromoniquelado, porque las hojas de 32 dientes de acero rapido no pueden vencer su magia.
Despues de una dura tarde de aserrar, aserrar y transpirar. Tan solo logre marcar el palier. (si se le presenta esta dificultad pida prestada una amoladora)


Para colocar la pista de madera no hay ningun misterio.
La distancia entre las maderas es relativa y directamente proporcional al proyectil que usted imagine; pero descuide, el proyectil real diferira mucho de el.
Asi que ponga una distancia algo mas ancha que el palo de una escoba.

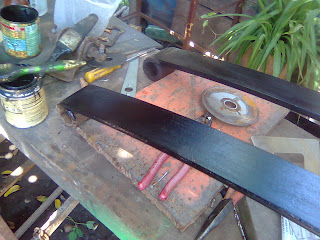

Ya seria hora de pintar la balista, yo use dos colores diferentes; marron oscuro para la madera y negro para los metales y la pista.
Primero le di una mano de pintura verde, para que cuando le pasara la pintura marron no chupara tanto (ni tuviera que gastar tanto yo)

En esta foto la balista aun tenia la pista de chapa (yo realmente le coloque la de madera despues de haberla pintado casi toda)

intermedio.


Y casi terminado...


Tan solo falta algo.
Tenemos el arco, pero solo basta con eso? pues no, falta la flecha para que tire el arco.
Pero eso es algo aparte je je
Y tambien tiene su buena ciencia, mañana hablare de ello. Ya resolvi esa cuestion.
